排放量

排放量

在吸入用于压缩的空气当中所含的水分在空气进行压缩时变成了小水滴并以排水的方式排出；该排水 量的变化量取决于所吸入空气的温度与湿度以及排放压力等数据。

在吸入条件下预计每立方米潮湿空气当中所产生的排水量，如果标准大气压力被压缩至7kgf / cm2.G, 那么计算如下:

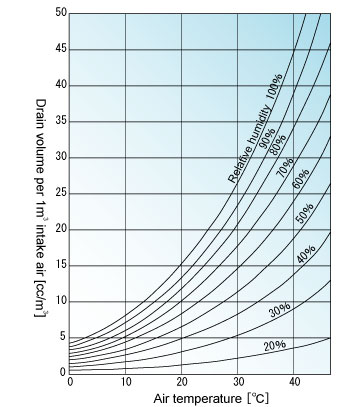

空气压缩时的排水量


饱和水分含量表(相对湿度100%)

  温度 ºC（以1ºC为刻度单位）
0 1 2 3 4 5 6 7 8 9
温度
ºC （以10ºC为刻度单位） 		90 420.1 433.6 448.5 464.3 480.8 496.6 514.3 532.0 550.3 569.7
80 290.8 301.7 313.3 325.3 337.2 349.9 362.5 375.9 389.7 404.9
70 197.0 204.9 213.4 222.1 231.1 240.2 249.6 259.4 269.7 280.0
60 129.8 135.6 141.5 147.6 153.9 160.5 167.3 174.2 181.6 189.0
50 82.9 86.9 90.9 95.2 99.6 104.2 108.9 114.0 119.1 124.4
40 51.0 53.6 56.4 59.2 62.2 65.3 68.5 71.8 75.3 78.9
30 30.3 32.0 33.8 35.6 37.5 39.5 41.6 43.8 46.1 48.5
20 17.3 18.3 19.4 20.6 21.8 23.0 24.3 25.7 27.2 28.7
10 9.40 10.0 10.6 11.3 12.1 12.8 13.6 14.5 15.4 16.3
0 4.85 5.19 5.56 5.95 6.35 6.80 7.26 7.75 8.27 8.82
-0 4.85 4.52 4.22 3.93 3.66 3.40 3.16 2.94 2.73 2.54
-10 2.25 2.18 2.02 1.87 1.73 1.60 1.48 1.36 1.26 1.16
-20 1.067 0.982 0.903 0.829 0.761 0.698 0.640 0.586 0.536 0.490
-30 0.448 0.409 0.373 0.340 0.309 0.281 0.255 0.232 0.210 0.190
-40 0.172 0.156 0.141 0.127 0.114 0.103 0.093 0.083 0.075 0.067
-50 0.060 0.054 0.049 0.043 0.038 0.034 0.030 0.027 0.024 0.021
-60 0.019 0.017 0.015 0.013 0.011 0.0099 0.0087 0.0076 0.0067 0.0058
-70 0.0051

计算公式

V : 排放量  [ / h]
GS1 : 饱和水分含量
(吸气饱和含量) 		[g / m3]
GS2 : 饱和水分含量
(排气口露点) 		[g / m3]
P : 空气压力 [kg / cm2]
A : 空气流量 [Nm3/ min]

范例

吸气口温度 : 45 [ºC]
压力: 6 [kg / cm2]
流量速率: 20.8 [Nm3/ min]
出口露点: 12 [ºC]
V = (65.3–10.6) × 1.033

P + 1.033 		× 20.8
× 60 × 1

10 		= 10.03 [ / h]

计算排水量的公式

ω = γs × (χ'–100) × 1

100

γs : 在排放温度条件下的饱和水分含量

范例

40ºC时的饱和水分含量
γs = 51.0 [g / m3]
χ' = 357.44 [%]
ω = 51.0 × (357.44–100) × 1

100
  = 131.29 [g / m3]

在 ZU11型号的情况下

131.29

1.033 + 7 		× 1.4 × 60 = 1372.88 [cc / h]
    大约1.37 [ / h]

在ZU22型号的情况下

131.29

1.033 + 7 		× 3.5 × 60 = 3432.20 [cc / h]
    大约 3432 [ / h]
