空压机联轴器拆装

发布时间：2017-06-09 06:49:48 点击率： 407

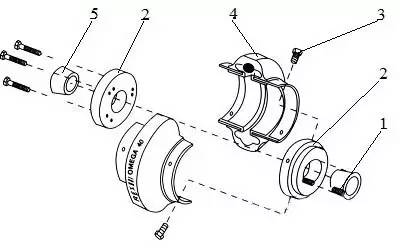

直联空压机是通过弹性联轴器将电动动力传递给机头，直联空压机的传动环节几乎不消耗能量，是效率最高的传动方式。下面小编就来教你如何拆装联轴器。先看图：

? 首先拆下挠性元件上的有帽螺钉，取下挠性元件；拧松所有的锥套安装螺钉，取出其中一颗或两颗，用润滑油润滑螺纹和沉头螺钉的尖端之后，将螺钉插入锥套的顶出用孔中（在锥套安装图中，顶出用孔用●表示）。交替拧紧螺钉直至锥套在轴套内松开且在轴上自由移动为止。从轴上移走轴套和锥套。

? 继而清除锥套内孔、外侧以及轴套锥孔上的保护层。在确保相互配合的锥面已完全清除油渍和污垢之后，将锥套装入轴套内。

? 接着用少许油润滑轴套上的螺纹以及螺钉的尖端和螺纹，将螺钉轻放入轴套的螺纹孔内。在图解中这些螺纹孔用◎表示。

? 后又将主要轴、挡环清理干净，将挡环套入轴上，并靠平轴承环。安装好平键。先将一副轴套和锥套作为一个整体装到轴上，将锥套压紧环套在主机轴上，右旋环端螺栓，使挡环、锥套与轴承环相互压紧无间隙。注意：应先将锥套套紧在轴上，然后将轴套轻轻地拉到锥套上。

? 最后利用内六角板手交替地逐渐上紧各螺钉，直至达到规定的扭矩。将另一副轴套和锥套安装在电机轴上，并让其保持松动状态，以便调节；将半片挠性元件围绕轴套放好并用自锁有帽螺钉固定，由挠性元件确定电机端轴套的位置，然后固定电机端轴套。安装另外半边挠性元件，将所有有帽螺钉旋紧至规定的扭矩。

PS:在螺杆空压机负荷下运行一段时间后，停机检查螺钉的拧紧度，以确保安全运行哦！
