您所在的位置：首页>>产品展示>>阀门系列

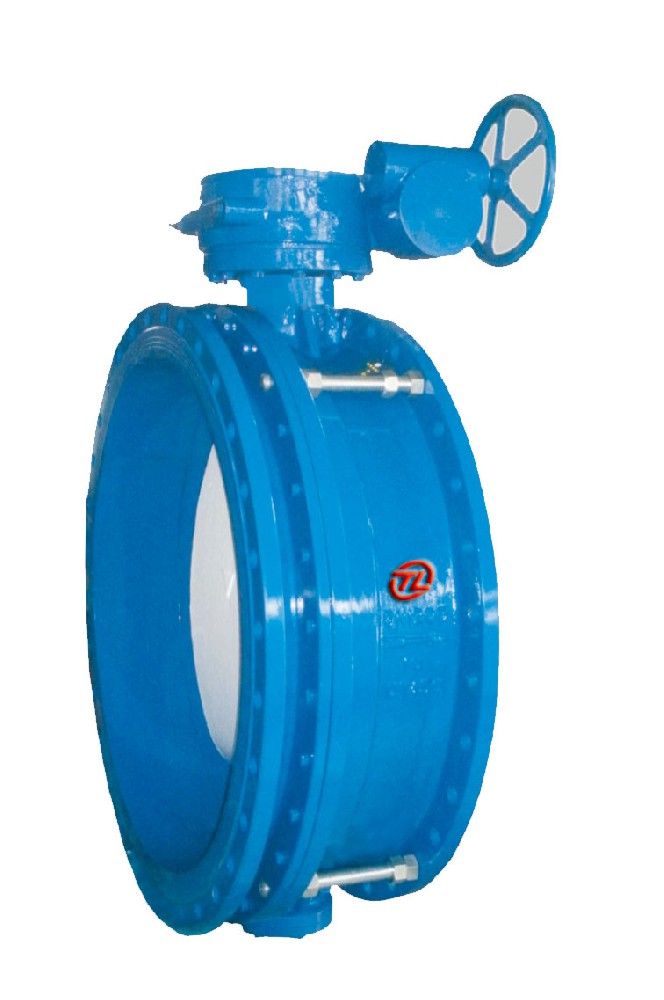

产品名称：D342X软密封法兰蝶阀

所属类别：阀门系列

技术参数-详细

DN		50	65	80	100	125	150	200	250	300	350	400	450
1.0 MPa	L	108	112	114	127	140	140	152	165	178	190	216	222
1.0 MPa	H	220	230	245	275	285	305	435	495	520	545	645	665
1.6 MPa	L	108	112	114	127	140	140	152	165	178	190	216	222
1.6 MPa	H	220	230	245	275	285	305	435	495	520	545	645	665
DN		500	600	700	800	1000	1200	1400	1600	1800	2000	2200	2400
1.0 MPa	L	229	287	292	318	410	470	530	600	670	760	1000	1100
1.0 MPa	H	730	835	895	925	1095	1245	1380	1620	1630	1860	2150	2500
1.6 MPa	L	229	287	292	318	410	470	530	600	670	760	1000	1100
1.6 MPa	H	730	835	895	925	1095	1245	1380	1620	1630	1860	2150	2500

概述

桁架设计蝶板为桁架式设计，桁架结构主要承受轴向拉力或压力，从而能充分利用材料的强度，在跨度较大时可比实心体节省材料，减轻自重和增大刚度，同时减少流体阻力，适用于大口径蝶阀；组合密封环阀杆与阀体的密封是动态密封，阀杆处的泄漏一直以来都是蝶阀较常遇到的问题，现采用聚四氟乙烯弓字形骨架镶嵌橡胶O形圈的结构，在保证可靠密封的同时又具有一定的润滑作用，减少阀杆与阀体对橡胶O形圈的磨损，提高使用寿命；可更换阀座阀座采用可更换形式，T型结构的密封圈采用优质橡胶制成，保证橡胶的柔韧性和抗老化性，均匀的压板压紧结

工作条件
